Структурно определение на TPE матрачна система

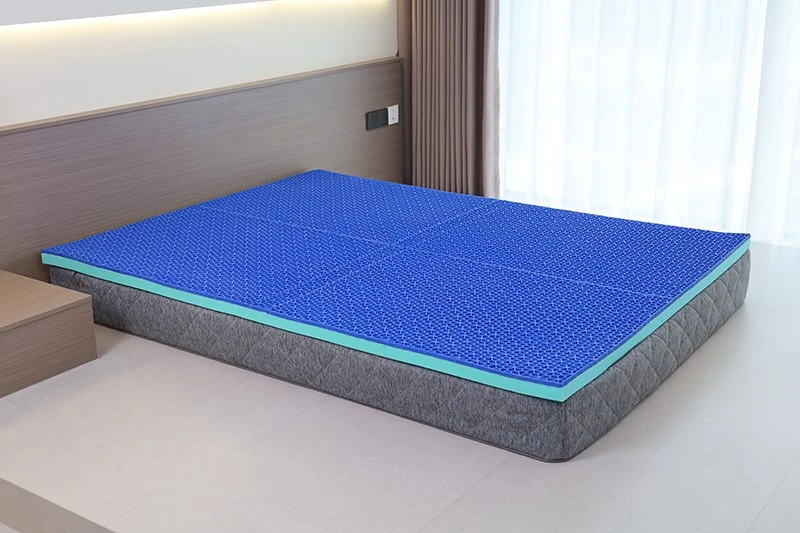

TPE матрак е формована еластомерна поддържаща система, съставена от термопластична еластомерна сърцевина, сегментирани поддържащи зони и повърхностен текстилен слой. Вътрешната структура обикновено включва много{1}}зонално разпределение на плътността, кухини за въздушен поток и-носещи ребра, формирани по време на леене под налягане.

В Rina структурите на матраците са проектирани с диференцирани опорни зони: релефни зони на раменете с намалена плътност (по-ниска твърдост по Shore) и лумбални зони с подсилена геометрия на ребрата, за да издържат на дълготрайно-компресиране под телесното тегло.

Основните структурни параметри, влияещи върху продължителността на живота, включват:

дебелина на клетъчната стена (мм мащаб)

височина на отскок след компресия

вариация на твърдостта на опорната зона

разстояние между кухините между каналите на въздушния поток

Тези структурни елементи определят как натоварването се прехвърля от повърхностния слой към вътрешната еластомерна мрежа по време на циклите на сън.

Поведение при умора на материала при многократно компресиране

Продължителността на живота на TPE матрака е силно повлияна от цикличната умора от компресия, при която многократното натоварване причинява постепенна деформация на еластомерните молекулни вериги. По време на дългосрочна-използване материалът претърпява отпускане на напрежението при продължителен телесен натиск, обикновено вариращ между 20–70 kg разпределено натоварване в зависимост от позата на спящия.

Поведението при умора се оценява чрез:

тестване на циклична компресия (хиляди цикли на натоварване)

измерване на задържане на височината на отскок

проследяване на дълбочината на вдлъбнатината на повърхността

Ако съединението TPE има недостатъчна стабилност на кръстосано свързване, опорните ребра може да загубят еластичност в близост до зони с високо-налягане, като контактните зони на бедрата и раменете. Това води до постоянна деформация на каналите на въздушния поток и намалена структурна скорост на отскок.

Стареенето на материала се ускорява при:

high humidity environments (>70% RH)

elevated ambient temperature (>30 градуса)

непрекъснато натоварване без интервали на почивка

Формована опорна геометрия и разпределение на натоварването

Формованата геометрия определя как вертикалното натоварване се разпределя по повърхността на матрака. За разлика от блоковете от пяна, TPE матраците разчитат на сегментирани структурни ребра и кухини за въздушен поток за странично пренасяне на сила.

Ключови контролирани параметри-на матрицата:

дебелина на ребрата (носещи-колони)

дълбочина на кухината (разстояние на компресия)

зоново сегментиране (раменни/лумбални/ханш)

непрекъснатост на въздушния поток

Когато се приложи телесна тежест, натоварването се прехвърля през ребрените структури в съседни кухини, намалявайки локализираната концентрация на напрежение. Ако разстоянието между ребрата е твърде широко, деформацията става неравномерна; ако е твърде тесен, съпротивлението на въздушния поток се увеличава и ефективността на отскока намалява.

В Rina геометрията на матрицата се регулира според:

целево разпределение на телесното налягане

височина на матрака след отскачане

граници на опаковката с компресия (дизайн на roll-pack)

Тези параметри влияят пряко върху дългосрочната-структурна стабилност.

Термично стареене и условия на излагане на околната среда

Поведението на материала TPE се променя при дългосрочно-излагане на температурни промени. Термопластичните еластомери омекват при повишена топлина и се втвърдяват при ниска температура, което влияе върху ефективността на отскок.

Типични условия на околната среда, влияещи върху продължителността на живота:

температура на съхранение: 5 градуса -40 градуса

транспортна температура в контейнера: до 50 градуса по време на летния транспорт

излагане на влага по време на морски транспорт

Топлинното стареене причинява:

постепенно намаляване на модула на еластичност

бавно възстановяване след компресия

образуване на микро{0}}пукнатини при пресичане на ребрата

Излагането на ултравиолетови лъчи в непокрити среди за съхранение също може да разруши повърхностните молекулярни вериги, особено близо до откритите ръбове на сърцевината на матрака, ако опаковката е повредена.

Влияние на компресионната опаковка върху дългосрочното-възстановяване

TPE матраците често се доставят в компресирана рулонна-опаковка, където вакуумното налягане намалява обема за ефективност на контейнера. По време на компресията вътрешните канали на въздушния поток се свиват под равномерно външно налягане.

Критични параметри на компресия:

степен на компресия (ниво на намаляване на обема)

продължителност на съхранение в запечатана опаковка

време за възстановяване след разопаковане

Ако натискът надвишава границите на структурния проект, пресичането на ребрата може да претърпи постоянна пластична деформация. Мерки за тестване на възстановяването:

пълно{0}}време за възстановяване на височината

симетрия на ръба след разширяване

равномерност при повторно отваряне на кухината

Продължителното съхранение в компресирано състояние (няколко седмици) увеличава риска от забавено отскачане в зони с дебела -плътност.

Система за покритие от плат и интерфейс за механично износване

Външният тъканен слой функционира като механичен интерфейс между човешкия контакт и еластомерното ядро. Типичните материали включват плетен полиестер или еластична тъкан с еластични свойства за възстановяване.

Факторите,-свързани с износването, включват:

умора при цикъл на ципа (цикли на отваряне/затваряне)

задържане на напрежението на тъканта

плътност на шева (шевове на см)

повърхностна абразия по време на ротационно движение

По време на дългосрочна-използване повтарящата се сила на срязване между движението на тялото и повърхността на тъканта може да причини локално изтъняване близо до високо-контактните зони, като например областите на раменете.

За дизайни, които могат да се перат, многократните цикли на пране при температура на водата 30 градуса – 40 градуса могат постепенно да намалят еластичността на тъканта, засягайки цялостното прилягане на повърхността на матрака.

Производствена консистенция и контрол на стабилността на партидите

Постоянността на продължителността на живота на производствените партиди зависи от контрола на вискозитета на материала, температурата на формата и времето на цикъла на охлаждане по време на леене под налягане.

Ключови производствени променливи:

стабилност на температурата на топене (обхват на контрол на градуса)

консистенция на инжекционното налягане

продължителност на охлаждане на цикъл на формата

отклонение на вискозитета на партидата на материала

Ако охлаждането е неравномерно, вътрешното напрежение може да остане в ребрените структури, което води до забавена деформация при дългосрочно-натоварване. Вариациите в размерите между партидите също могат да повлияят на поведението при компресиране на опаковката и равномерността на отскачане.

В Rina партидната проверка включва:

измерване на отклонението на височината на отскок

тестване на консистенцията на твърдостта в зоните

проверка на целостта на канала за въздушен поток

OEM инженерен контрол в Rina

За проектите за OEM TPE матраци продължителността на живота се контролира на етапа на инженерния дизайн, а не след -производствените тестове. Rina интегрира структурни, материални и опаковъчни параметри преди масовото производство.

Инженерните контролни променливи включват:

картографиране на опорните зони въз основа на разпределението на телесното налягане

конструкция за подсилване на ребрата в лумбалната област

регулиране на плътността на канала на въздушния поток

дефиниция на границата на компресионната опаковка

Валидирането на прототипа включва тестване на циклично компресиране при повтарящи се условия на натоварване за симулиране на сценарии за дългосрочна- употреба. Режими на повреда като колапс на ребрата, забавен отскок или деформация на ръба се анализират преди финализирането на формата.

Следователно продължителността на живота се определя от взаимодействието на:

структурна геометрия (дизайн на матрица)

устойчивост на умора на материала (формулировка на TPE)

излагане на околната среда (температура/влажност)

история на компресията (условия на опаковане и транспортиране)
